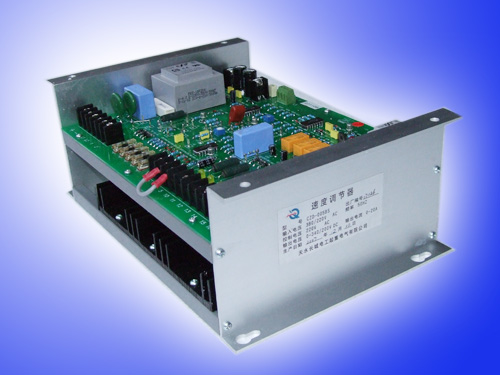

CQWS1Y系列起重機渦流調速電控設備 |
來源:天水長城電工起重電氣有限公司 發布日期:2015-4-25 18:00:08 瀏覽次數: |
一、概述 CQW·S/Y系列起重機渦流調速電控設備與主令控制器及電阻器、渦流制動器相配合,用于控制和保護起重機起升或平移機構繞線轉子感應電動機的啟動、調速、換向和制動。主電路電壓為交流380V,控制電路電壓為交流220V或380V,頻率為50Hz。該產品的主要技術性能指標達到國外八十年代同類產品的先進水平。 二、傳動控制原理 用于起升機構的CQW□S/Y系列起重機渦流調速電控設備采用測速發電機進行速度反饋的閉環渦流制動器調速系統,用于平移機構的CQW□S/Y系列起重機渦流調速電控設備采用勵磁電流可預先整定的開環渦流制動器調速系統。 三、技術參數 1.與起升機構CQW□S/Y系列起重機渦流調速電控設備配用的YZR系列電動機和推薦選用的渦流制動器型號,其中WZ型渦流制動器為凸極式結構,與電動機分別單獨安裝;VZ5型渦流制動器為鳥啄式結構,可與電動機進行套裝。平移機構CQW□S/Y系列起重機渦流調速電控設備配用渦流制動電動機(渦流制動器與電動機合一的整體結構)。 2.起升機構調速系統對于雙電動機CQW□S/Y系列起重機渦流調速電控設備,當主令控制器由下降方向第3.4檔返回1.2擋減速或回零制動時,有一條反向接觸器c2斷開,正向接觸器c1接通的過渡特性曲線。 3. CQW□S/Y系列電控設備均可用于電動機工作制為S4或S5,等效啟動次數對于CQW□S系列為150次/h或300次/h,對于CQW□Y系列為150次/h;接電持續率為JC25%獲JC40%。 |
